【電気の基礎|第1章 直流回路】1.8 電池の内部抵抗
1.8 電池の内部抵抗

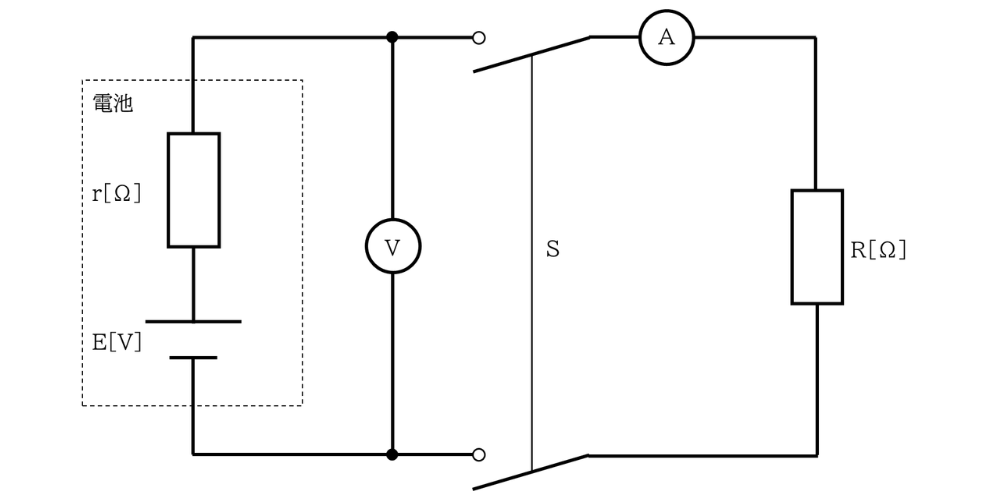

図1.8-1 は電池を用いた簡単な回路である。

図1.8-1 電池の内部抵抗
スイッチSが開かれた状態(開放状態、または無負時)にあるとき、電圧計に表示される端子電圧V[V]は電池の両端の電圧E[V]と等しくなる。
しかしながら、スイッチSを閉じて電流が回路全体に流れ始めると端子電圧V[V]はE[V]と比べて減少する。
E – V により算出される電圧降下は、電池内部の電解液のもつ抵抗によるものであり、これを電池の内部抵抗と呼ぶ。
内部抵抗r [Ω]としたとき、スイッチを閉じた時の端子電圧は次式により求められる。
したがって、内部抵抗r [Ω]は次式で求められる。
ここで、オームの法則により、電流I [A]は以下で求められる。
これを式(1.8-1)に代入すると
式(1.8-4)より のとき、
となるため、 となることがわかる。
すなわち、回路が開放状態であるとき、R→∞とみなせるため、V=Eとなる。
【因みに】
電池が古くなると内部抵抗rが増大し、結果的に電圧降下が大きくなるため端子電圧が低下する。
これが「電池が切れる」という事象の本質となる。
